APC G35T15KHS
产品类别: APC MGE Galaxy 3500 UPS
产品名称: APC G35T15KHS
更新时间: 2015-04-15 10:37:32
产品型号:
详细介绍

APC G35T15KHS 产品综述

适用于关键应用场合的高性能电源保护系统
MGE Galaxy 3500 提供集中式 3 相电源保护,同时又具有 MGE 产品系列的可靠性。 MGE Galaxy 3500 是商业和技术设施以及工业应用场合的理想选择,它具有双市电输入、自动旁路和维护旁路,并利用热插拔电池提高可用性,从而实现了可调节的运行时间。 由于具备兼顾冗余和容量的并联功能、新的可选旁路面板、运行时间可延长的电池架,因此提高了灵活性。 该设备在同类产品中具有高效率,并且降低了对电力基础设施

APC G35T15KHS 详细参数

输出

输出功率容量 12 KW / 15 kVA
额定输出电压 400V 3PH
输出电压可调范围 可配置用于 380、400 或 415 V 3 相额定输出电压
满负载效率 95.8%
输出电压失真 低于 5%
输出频率(与主频率同步) 47 - 53 Hz(50 Hz 标称值)
其它输出电压 380,415
Topology 双转换联机
波峰因数 无限的
波形类型 正弦波
输出连接 (1) Hard Wire 4-wire (3PH + G) (1) Hard Wire 5-wire (3PH + N + G) (1) Screw Terminals
输出电压容差 +/- 5% static and 100% load step
输出电压 THD < 2% for 0 to 100% linear load and < 5% for full non linear load
半负载效率 95%
所需的输出电流保护 25A
中性输出电流 35A
旁路 内置维修旁路,内置静态旁路

输入

额定输入电压 400V 3PH
输入频率 40 - 70 Hz(自动感测)
输入端子类型 Hard Wire 5-wire (3PH + N + G)
工作电压范围 304 - 477V
可调整的输入电压范围 340 - 460 (400V)V
其他输入电压 380,400,415
大输入电流 20A
输入断路器容量 25.0A
大耐受短路电流 (Icw) 20.0 kA
所需输入保护类型 3-pole breaker

电池与运行时间

22
电池型号 No internal battery supplied with UPS - can be used with external third party batteries or SYBTH4
备用时间 30分钟到8小时可选
额定电池电压 +/-192 V (split battery referenced to neutral)
电池电压放电结束  +/-154 V
预装电池 2
空电池槽 2

通讯与管理

可用的智能插槽数量 3,预装 SmartSlot? 卡 AP9631
控制面板 多功能液晶显示器状态管理控制台。
有声报警 电池供电报警,低电报警
紧急关断

物理指标

1491.00 mm
523.00mm
838.00 mm
净重 259.00KG
运输重量 290.00KG
运输高度 1643.00mm
运输宽度 650.00mm
运输长度 1062.00mm
颜色 灰色

环境

工作环境 0 - 40 °C
工作相对湿度 0 - 95%
操作高度 0-999.9米
存储温度 -15 - 45 °C
存储相对湿度 0 - 95%
存储高度 0-15000米
听觉噪音距设备表面 1 m 处 51.30dBA
在线运行发散热量 1761.00BTU/hr
保护等级 IP 51

相符性

管理机构认证 CE,EN 50091-2,EN/IEC 62040-3,EN/IEC 62040-1-1,IEC 61000-3-2,IEC 61000-3-3,ISO 14001,ISO 9001,VFI-SS-111
标准质保 1 年维修或更换服务

APC G35T15KHS 产品图片

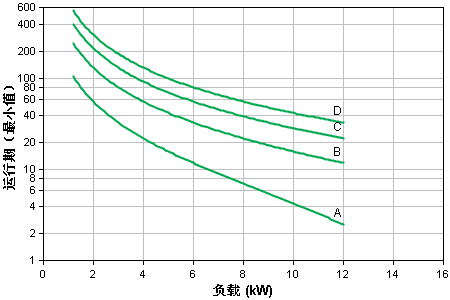

APC MGE Galaxy 3500 G35T15KHS 运行时图表

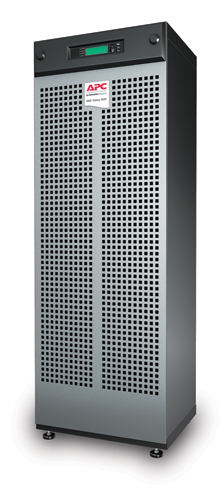

APC MGE Galaxy 3500 G35T15KHS 左前方

APC G35T15KHS 安装技术说明

15K
输入线径 4mm2
输入空开 20A
输出线径 2.5mm2
输出空开 20A
地线线径 4mm2
外接电池空开 30A
外接电池线径 6mm2
