APC G5TUPS20
产品类别: APC MGE Galaxy 5000 UPS
产品名称: APC G5TUPS20
更新时间: 2015-04-15 10:06:55
产品型号:
详细介绍

APC G5TUPS20 产品综述

针对大配置而设计
MGE Galaxy 5000 提供了能够提高性能和可靠性的技术。 联机技术能够隔离和抵御所有电源质量干扰。 通过上游谐波管理功能,即使是要求苛刻的设计,也能实现有利于发电机的安装和灵活的配置。 MGE Galaxy 5000 具备的特性包括:兼顾容量和冗余的并联功能,可从正面操作,纳入了启动服务以方便维护,具有多种可选语言的用户友好图形显示屏,以及具有基于网络的电源管理选项的 SNMP。

APC G5TUPS20 详细参数

常用

大旁路输入电流 34A

输出

输出功率容量 18 kW / 20 kVA
额定输出电压 400V 3PH
输出电压可调范围 可配置用于 380、400 或 415 V 3 相额定输出电压
满负载效率 87.0%
输出电压失真 低于 2%
输出频率(与主频率同步) 50 Hz – 可编程 +/- 0.5 / 1 / 2 / 4 / 6 / 8%
其它输出电压 380、400、415V
Topology 双转换联机
波峰因数 3 : 1
波形类型 正弦波
输出连接 (1) Hard Wire 4-wire (3PH + G)
输出电压容差 +/- 1% static and +/- 2 % at 100% load step
输出电压 THD < 1% linear load and < 2.5% nonlinear load
半负载效率 80%
所需的输出电流保护 29A
中性输出电流 43A
旁路 内置静态旁路

输入

额定输入电压 400V 3PH
输入频率 45 - 65 Hz
输入端子类型 Hard Wire 4-wire (3PH + G) Hard Wire 4-wire (3PH + N)
工作电压范围 323 - 437 (380V),340 - 460 (400V),353 - 477 (415V)V
可调整的输入电压范围 353 - 477 (415V)V
其他输入电压 380,400,415
大输入电流 42A
输入断路器容量 125.0A
大耐受短路电流 (Icw) 20.0 kA
所需输入保护类型 3-pole breaker

电池与运行时间

电池型号 没有内部电池 - 使用外部电池系统
备用时间 30分钟到8小时可选
额定电池电压 432 V
电池电压放电结束 348 V


通讯与管理

可用的智能插槽数量 3
控制面板 多功能液晶显示器状态管理控制台。
有声报警
紧急关断

物理指标

1900.00 mm
712.00mm
855.00 mm
净重 400.00KG
运输重量 420.00KG
运输高度 2030.00mm
运输宽度 980.00mm
运输长度 960.00mm
颜色 木炭

环境

工作环境 0 - 40 °C
工作相对湿度 0 - 95%
操作高度 0-999.9米
存储温度 -20 - 65 °C
存储相对湿度 0 - 95%
存储高度 0-12000米
听觉噪音距设备表面 1 m 处 66.00dBA
在线运行发散热量 9213.00BTU/hr
保护等级 IP 20

相符性

管理机构认证 cUL Listed,CE,EN/IEC 62040-1-1,EN/IEC 62040-3,FCC 15 部分 A 级,IEC 60950,IEC 61000-3-3,IEC 62040-1-2,IEC 62040-2,ISO 14001,ISO 9001,TUV,UL 1778,VDE
标准质保 厂家授权的启动装置提供 1 年现场保修或保换,1 年(仅限零件)

APC G5TUPS20 产品图片

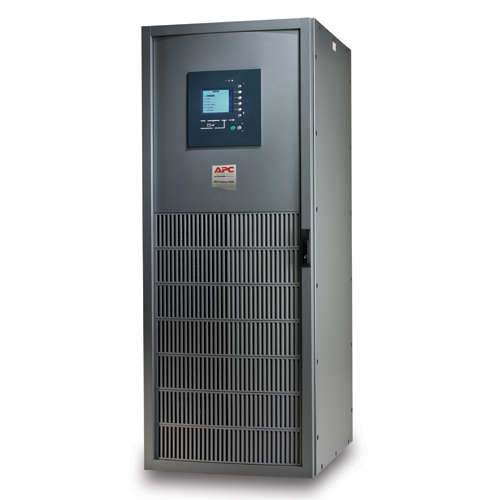

APC MGE Galaxy 5000 G5TUPS20 左前方

APC G5TUPS20 安装技术说明

20K
输入线径 10mm2
输入空开 40A
输出线径 6mm2
输出空开 35A
地线线径 10mm2
外接电池空开 50A
外接电池线径 10
