| 旁路连接 | 5 wire (3PH + N + G) |
| 大旁路输入电流 | 139A |
| 旁路保护设备 | 160A |
| 输出功率容量 | 96 kW / 96 kVA |
| 大可配置功率 | 96 kW / 96 kVA |
| 额定输出电压 | 230V,400V 3PH |
| 输出电压可调范围 | 可配置用于 380、400 或 415 V 3 相额定输出电压 |
| 满负载效率 | 95.0% |
| 输出电压失真 | 低于 2% |
| 输出频率(与主频率同步) | 50/60 Hz +/- 3 Hz 用户可调 +/- 0.1 |
| 波峰因数 | 无限的 |
| Topology | 双转换联机 |
| 波形类型 | 正弦波 |
| 输出连接 | (1) Hard Wire 5-wire (3PH + N + G) |
| 输出电压容差 | +/-1% static and +/- 5% at 100% load step |
| 输出电压 THD | < 2% for 0 to 100% linear load and < 6% for full non linear load |
| 过载工作 | 10 minutes @ 125% and 60 seconds @ 150% |
| 半负载效率 | 95% |
| 所需的输出电流保护 | 160A |
| 中性输出电流 | 240A |
| 旁路 | 内置静态旁路 |
| 额定输入电压 | 400V 3PH |
| 输入频率 | 40 - 70 Hz（自动感测） |
| 输入端子类型 | Hard Wire 5-wire (3PH + N + G) |
| 工作电压范围 | 340 - 477V |
| 大输入电流 | 197A |
| 输入断路器容量 | 200A |
| 大耐受短路电流 | 30.0kA |
| 输入总谐波失真 | Less than 5% for full load |
| 电池型号 | VRLA |
| 预装电池 | 9 |
| 空电池槽 | |
| 典型充电时间 | 3.50 小时 |
| RBC 数量 | 4 |
| 额定电池电压 | +/-192 V (split battery referenced to neutral) |
| 电池电压放电结束 | +/-154 V |
| DC 过流保护 | 320A |
| 大可用短路电流 | 6kA |
| 电池工作效率 | 94% |
| 放电结束时大电池电流 | 332 |
| 过载工作 | 10 minutes @ 125% and 60 seconds @ 150% |

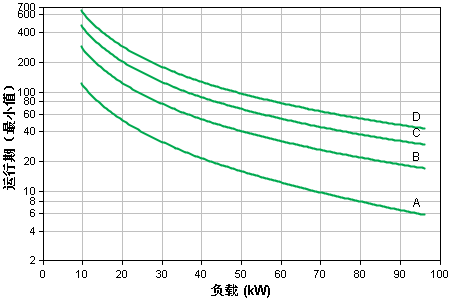

| 运行时图表 | |
| Curve | Part Number(s) |
| A | SY96K96H-PD |
| B | SY96K96H-PD + (1)SYCFXR9-9 |
| C | SY96K96H-PD + (2)SYCFXR9-9 |
| D | SY96K96H-PD + (3)SYCFXR9-9 |
|
估计的运行时间是在典型的环境条件下且没有电力输入并采用 PF = 0.8 的均衡输出情况下，基于电池供应商的数据得出的。 |
|
| 接口端口 | SmartSlot 插槽 |
| 可用的智能插槽数量 | 2 |
| 控制面板 | 多功能液晶显示器状态管理控制台。 |
| 有声报警 | 电池供电报警，低电报警 |
| 紧急关断 | 是 |
| 高 | 1991.00 mm |
| 宽 | 1200.00mm |
| 深 | 1070.00 mm |
| 设备安装有效高度 | 42U |
| 净重 | 1814.00 KG |
| 运输重量 | 1963.00 KG |
| 运输高度 | 2140.00mm |
| 运输宽度 | 1696.00mm |
| 运输长度 | 1210.00mm |
| 颜色 | 黑色 |
| 工作环境 | 0 - 40 °C |
| 工作相对湿度 | 0 - 95% |
| 操作高度 | 0-999.9米 |
| 存储温度 | -15 - 40 °C |
| 存储相对湿度 | 0 - 95% |
| 存储高度 | 0-15000米 |
| 听觉噪音距设备表面 1 m 处 | 63.00dBA |
| 在线运行发散热量 | 17244.00 BTU/hr |
| 保护等级 | NEMA 1 |
| 管理机构认证 | EN 50091-1,EN/IEC 62040-1-1,EN/IEC 62040-3,FCC 15 部分 A 级,ISO 14001,ISO 9001,VFI-SS-111 |
| 标准质保 | 厂家授权的启动装置提供 1 年现场保修或保换 |

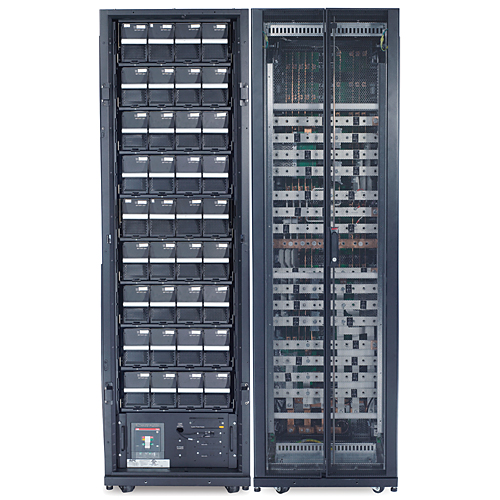

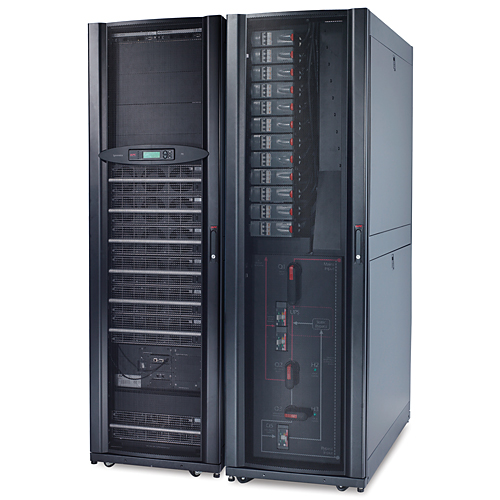

 APC Symmetra PX SY96K96H-PD 左前方  APC Symmetra PX SY96K96H-PD 后方  APC Symmetra PX SY96K96H-PD运行时图表 |
