APC SY100K250DR-PD
产品类别: APC Symmetra PX-PAC UPS
产品名称: APC SY100K250DR-PD
更新时间: 2015-04-14 16:34:34
产品型号:
详细介绍

APC SY100K250DR-PD 产品综述

第一个在单个底盘内拥有冗余性和可扩展性的UPS。
Symmetra 的模块化、冗余性架构旨在提供高级别的业务连续性,可在需求增长或需要更高级别的可用性时增加供电量,延长运行时间。集成的网络可管理性可就 UPS 运行状况和环境状况提供实时状态更新。用户可自行更换的热插拔式电源、电池和智能模块不仅可以缩短平均恢复时间 (MTTR),还可以简化维护工作。利用 Symmetra 的模块化设计,只需单个机箱即可为服务器机房和网络机柜中的关键业务应用程序提供冗余

APC SY100K250DR-PD 详细参数

常用

旁路电压容限 +/-10% settable from +/-4/6/8 and 10%

输出

输出功率容量 100 kW / 100 kVA
大可配置功率 500 kW / 500 kVA
额定输出电压 400V 3PH,480V 3PH
输出电压失真 低于 5%
输出频率(与主频率同步) 50 Hz,60 Hz
其它输出电压 415
波峰因数 无限的
Topology 双转换联机
波形类型 正弦波
输出连接 (1) Hard Wire 4-wire (3PH + G)
  (1) Hard Wire 5-wire (3PH + N + G)
输出电压容差 +/-1% static and +/- 5% at 100% load step
输出电压 THD < 2% for 0 to 100% linear load and < 6% for full non linear load
过载工作 10 minutes @ 125% and 60 seconds @ 150%
旁路 内置静态旁路

输入

额定输入电压 400V 3PH,480V 3PH
输入频率 40 - 70 Hz(自动感测)
输入端子类型 Hard Wire 5-wire (3PH + N + G)
  Hard Wire 4-wire (3PH + G)
工作电压范围 340 - 460 (400V),408 - 552 (480)V
其他输入电压 415
大耐受短路电流 50.0kA
输入总谐波失真 Less than 5% for full load
所需输入保护类型 3-pole breaker

电池与运行时间

电池型号 VRLA
预装电池 7
空电池槽 6
典型充电时间 3.50 小时
RBC 数量 6
额定电池电压 +/-288V

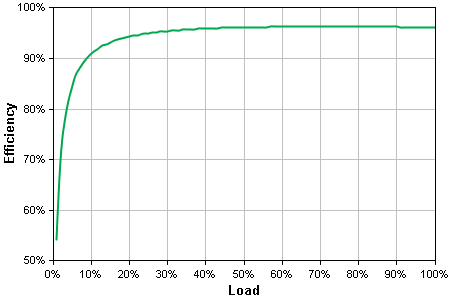

电池工作效率 96%
过载工作 10 minutes @ 125% and 60 seconds @ 150%

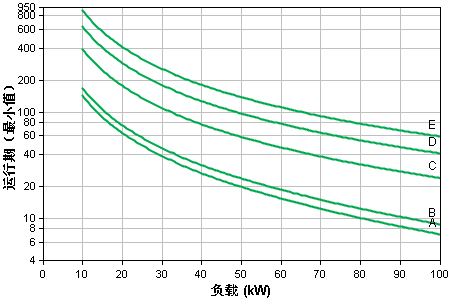

运行时图表
Curve Part Number(s)
A SY100K250DR-PD
B SY100K250DR-PD + (1)SYBT9-B6
C SY100K250DR-PD + (1)SYBFXR8-8
D SY100K250DR-PD + (2)SYBFXR8-8
E SY100K250DR-PD + (3)SYBFXR8-8

估计的运行时间是在典型的环境条件下且没有电力输入并采用 PF = 0.8 的均衡输出情况下,基于电池供应商的数据得出的。

通讯与管理

接口端口 SYPX250-500_Parallel
可用的智能插槽数量 3
控制面板 触摸液晶屏用户界面
紧急关断 可选

物理指标

1991.00 mm
2350.00 mm
1070.00 mm
净重 2632.73 KG
运输重量 2909.55 KG
运输高度 2150.00 mm
运输宽度 2990.00 mm
运输长度 1270.00 mm

环境

工作环境 0 - 40 °C
工作相对湿度 0 - 95%
操作高度 0-999.9米
存储温度 -15 - 40 °C
存储相对湿度 0 - 95%
存储高度 0-15000米
听觉噪音距设备表面 1 m 处 54.00 dBA
在线运行发散热量 12378.00 BTU/hr
保护等级 NEMA 1,IP 20

相符性

管理机构认证 EN 50091-1,EN/IEC 62040-1-1,EN/IEC 62040-3,FCC 15 部分 A 级,ISO 14001,ISO 9001,VFI-SS-111
标准质保 厂家授权的启动装置提供 1 年现场保修或保换

APC SY100K250DR-PD 产品图片

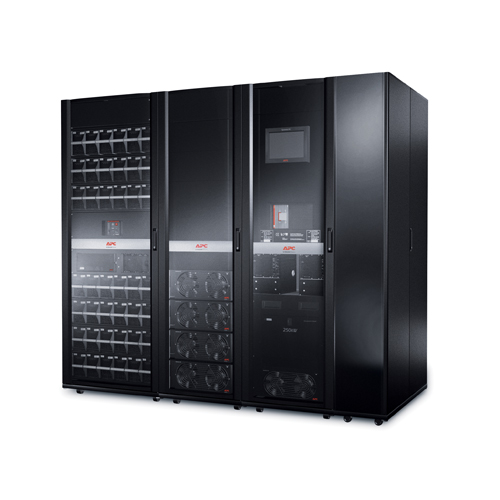

APC Symmetra PX SY100K250DR-PD 左前方

APC Symmetra PX SY100K250DR-PD 运行时图表
