APC SY128K160H-PD
产品类别: APC Symmetra PX-PAC UPS
产品名称: APC SY128K160H-PD
更新时间: 2015-04-14 16:18:34
产品型号:
详细介绍

APC SY128K160H-PD 产品综述

第一个在单个底盘内拥有冗余性和可扩展性的UPS。
Symmetra 的模块化、冗余性架构旨在提供高级别的业务连续性,可在需求增长或需要更高级别的可用性时增加供电量,延长运行时间。集成的网络可管理性可就 UPS 运行状况和环境状况提供实时状态更新。用户可自行更换的热插拔式电源、电池和智能模块不仅可以缩短平均恢复时间 (MTTR),还可以简化维护工作。利用 Symmetra 的模块化设计,只需单个机箱即可为服务器机房和网络机柜中的关键业务应用程序提供冗余

APC SY128K160H-PD 详细参数

常用

旁路连接 5 wire (3PH + N + G)
大旁路输入电流 250A
旁路保护设备 250A

输出

输出功率容量 128 kW / 128 kVA
大可配置功率 160 kW / 160 kVA
额定输出电压 230V,400V 3PH
输出电压可调范围 可配置用于 380、400 或 415 V 3 相额定输出电压
满负载效率 95.0%
输出电压失真 低于 2%
输出频率(与主频率同步) 50/60 Hz +/- 3 Hz 用户可调 +/- 0.1
波峰因数 无限的
Topology 双转换联机
波形类型 正弦波
输出连接 (1) Hard Wire 5-wire (3PH + N + G)
输出电压容差 +/-1% static and +/- 5% at 100% load step
输出电压 THD < 2% for 0 to 100% linear load and < 6% for full non linear load
过载工作 10 minutes @ 125% and 60 seconds @ 150%
半负载效率 95%
所需的输出电流保护 250A
中性输出电流 320A
旁路 内置静态旁路

输入

额定输入电压 400V 3PH
输入频率 40 - 70 Hz(自动感测)
输入端子类型 Hard Wire 5-wire (3PH + N + G)
工作电压范围 340 - 477V
大输入电流 236A
输入断路器容量 315.0 A
大耐受短路电流 30.0kA
输入总谐波失真 Less than 5% for full load

电池与运行时间

电池型号 VRLA
预装电池 12
空电池槽 6
典型充电时间 3.50 小时
RBC 数量 4
额定电池电压 +/-192 V (split battery referenced to neutral)
电池电压放电结束 +/-154 V
DC 过流保护 756A
大可用短路电流 8kA
电池工作效率 94%
放电结束时大电池电流 442
过载工作 10 minutes @ 125% and 60 seconds @ 150%

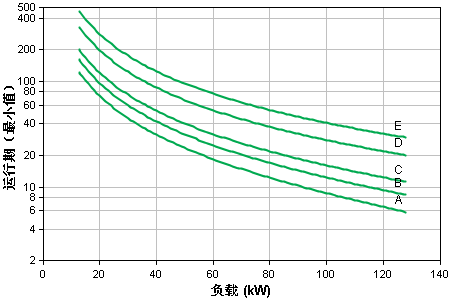

运行时图表
Curve Part Number(s)
A SY128K160H-PD
B SY128K160H-PD + (3)SYBT9-B4
C SY128K160H-PD + (6)SYBT9-B4
D SY128K160H-PD + (1)SYCFXR9-9
  SY128K160H-PD + (2)SYCFXR9-9

估计的运行时间是在典型的环境条件下且没有电力输入并采用 PF = 0.8 的均衡输出情况下,基于电池供应商的数据得出的。

通讯与管理

接口端口 SmartSlot 插槽
可用的智能插槽数量 2
控制面板 多功能液晶显示器状态管理控制台。
有声报警 电池供电报警,低电报警
紧急关断

物理指标

1991.00 mm
1800.00 mm
1070.00 mm
设备安装有效高度 42U
净重 2518.00 KG
运输重量 2729.00 KG
运输高度 2140.00mm
运输宽度 2544.00 mm
运输长度 1210.00mm
颜色 黑色

环境

工作环境 0 - 40 °C
工作相对湿度 0 - 95%
操作高度 0-999.9米
存储温度 -15 - 40 °C
存储相对湿度 0 - 95%
存储高度 0-15000米
听觉噪音距设备表面 1 m 处 63.00dBA
在线运行发散热量 22992.00 BTU/hr
保护等级 NEMA 1

相符性

管理机构认证 EN 50091-1,EN/IEC 62040-1-1,EN/IEC 62040-3,FCC 15 部分 A 级,ISO 14001,ISO 9001,VFI-SS-111
标准质保 厂家授权的启动装置提供 1 年现场保修或保换

APC SY128K160H-PD 产品图片


APC Symmetra PX SY128K160H-PD运行时图表

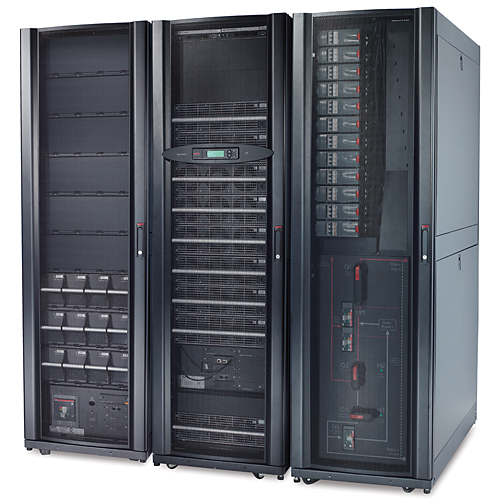

APC Symmetra PX SY128K160H-PD 左前方
