山特UPS电源 3C3-60KS-ISO(内置隔离变压器)
产品类别: 山特3C3 城堡系列(20-80)KVA
产品名称: 山特UPS电源 3C3-60KS-ISO(内置隔离变压器)
更新时间: 2015-04-11 11:04:05
产品型号:
详细介绍

山特 3C3-40KS—ISO 内置隔离变压器 产品综述

城堡3C3 EX系列采用了双转换结构,是三相高频在线式UPS。本产品适用于中小型数据中心、网络管理中心、企业服务器机房、电压瞬时跌落或减幅震荡,高压脉冲、电压波动、浪涌电压、谐波失真、频率波动等状况可提供良好的解决方案,为用户的负载提供安全可靠的电源保障。

山特 3C3-40KS—ISO 内置隔离变压器 详细参数

型 号 3C3-20KS
额定容量 20kVA/16kW
输入标称电压 380VAC 3Ф4W
输入标称频率 50Hz
输入电压范围 -25%~+20%
输入旁路电压范围 ±15%
输入市电同步频率范围 ±5Hz
输入功率因数 0.95以上
输入隔 离
输出电压 380VAC /220VAC3Ф4W)
功率因数 0.8
电压稳定度 ±1%
非市电同步频率稳定度 ±0.1%
不平衡负载 100%
过载 120% 10min,150% 30s
电池标称电压 384VDC
额定充电电压 432VDC
环境工作温度 0℃~40℃
储存温度 - 25℃~+55℃
工作湿度 20% ~ 90%
海拔高度 海拔高度1000m以下 (超出1000m需减额度输出)
尺寸(W×D×H)(mm×mm×mm) 460×785×1235
重量 kg 276KG
*注:机内加装有隔离变压器的机型为 3C3-**KS- 。
->>符合国际EMC安全规定
城堡并联冗余系列, 山特3C3 UPS, 采用双转换纯在线式的架构,是有效解决所有电源问题的佳架构设计。
该架构能够有效阻隔异常电源对负载的冲击,同时保证输出电源的稳定、精密、可靠,让负载安全的运行。该产品采用数字化控制技术,能实现并联扩容和并联冗余的功能,为用户提供电源规划的弹性和更安全的保障。
3C3系列产品特色说明
·双转换纯在线3相输入、3相输出UPS
3C3系列采用的是双转换的纯在线架构,如图1,经过滤波器后,再经PFC ( Power Factor Correction,功率因素修正器 ) 将交流转换成直流,后经过逆变器 ( Inverter ) 将直流再转换成交流输出,这是目前解决电源问题的佳架构。此架构几乎可以完全解决所有的电源问题,如断电、市电高、低压、电压瞬时跌落、减幅振荡、高压 脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动等电源问题。
此外,为提高维修保养的方便性,与兼顾成本、可靠度的考虑,3C3是采用类模块化的设计,将每相的功率部份,整合在同一块PC板上,但又不是全模块化的高成本及多接触点的设计,接触点一多,可靠度自然可能降低,因此,3C3扬弃全模块化的设计,而采用类模块化的设计。
·安全的电网隔离
  3C3 UPS在机器内均可加装隔离变压器,除了滤波器的保护之外,更加强一层的保护,对于电网上的各种电源杂波干扰,可以更有效的保护,即使工作在旁路状态,用户也可以安心使用。
·极小的安装空间
以3C3-20KS为例,主机的占地面积 ( foot-print ) 只要约1/4平米,高度只有约1米,如此小的体积可以占用很小的空间。在寸金寸土的大城市写字楼中,所需占地成本低。
·完善的 N+X 并机功能
无需特别机种,或是使用庞大的并机柜,只要每台3C3 UPS加装一块并机卡,就可以多并接8台3C3 UPS,而且是直接将每台UPS输出并接在一起的真正并机,因为每一台都可以并机,而且不需要并机柜,所以就并机的弹性,时间或进度的配合,都是方便 的。同时每台UPS都是均流输出,所以非常适合使用在N+X冗余应用,或是扩充容量的应用上。
N+X是目前可靠的供电结构,N代表总负 载所需的少UPS数,X代表的是冗余的UPS数,也就是系统可以同时承受的故障UPS数,当X越大,系统的可靠度就会越高。同时先进的均流技术使得并联 运行下的每一台UPS平均分担着负载电流,在提高系统可靠性的同时,也延长了UPS的使用寿命。
例如有一客户的总负载为55KVA,采用 3C3-20KS做N+X设计,N为3,X可以依可靠度或是成本要求选择,假设用户选择X=2,如图2,平时每台UPS均流供电11KVA。当有1台 UPS故障,其余4台UPS将以近14KVA均流供电。当同时有2台UPS故障时,剩下3台UPS将以约18KVA均流供电。此系统的大容许度是同时有 2台UPS故障,这样的机会远小于1台UPS故障,因此可以大大提高可靠度,对于讲究极高可靠度的使用场合,是佳的方式。
以往,您会因为考虑到未来设备的扩充,而在初期就规划了大容量的UPS设备,这是 一项很大的浪费。 现在, 您只要考虑您实际的电力需求, 规划适当的UPS就可以了。 未来如果因为设备的扩充而需要相应的电力扩充时, 只需要购买扩充部分的UPS, 将它并联到原有的电源系统就可以了。这增加了电源规划的弹性,并大大的减少了投资的浪费。
至于扩充容量的 应用方面,例如有一单位终的负载需求是60KVA,但是初期的投资额不打算全部投入,希望随着规模逐渐扩大,逐渐投入。所以,此单位初期可以先只购买1 台3C3-40ks,如图3,满足初期的负载需求。然后再依照规模增长,添购1台3C3-40ks,并且将输出与原3C3-20KS并接,提供40KVA 的容量。后阶段再购置第3台3C3-40ks,达成后60KVA的设备供电。当然用户也可以将冗余与扩容合并在一起,这就是3C3系列提供并机的方便 性与弹性。
·清晰又操作简单的中文化LCD面板
  3C3系列采用了简体中文的大尺寸LCD操作面 板,清晰又操作简单。上排LED可以清楚显示当前的UPS工作状态,LCD则进一步提供完整的UPS运转资料,如输入、输出资料,以及操作参数设定与查 询,甚至经由特殊密码的输入,专业的技术人员可以更进一步取得UPS的详细工作参数记录,使技术人员可以很容易的了解UPS的状况。
为方便用户查看面板资料,面板设计了一个小角度,用户可以很容易的自上而下观看。而且,若许久都没有人进行操作,3C3系列UPS会自行关闭LCD面板,除了省电外,主要是着眼于LCD寿命,此时若是需要进行操作,只要按任何键即可。
3C3系列的LCD是采用全中文显示,操作上可以依照面板上的提示进行,简单又容易上手,而且为方便用户使用,大部份的UPS参数的出厂值都是考虑用户一般使用情况,无需用户进一步设定。同时有防止误设置的设计,所以用户可以放心使用。
·智能化的快速充电器
  透过CPU的智能化控制,3C3系列的充电器可以依据不同的环境条件,修正充电参数,提供佳化的电池充电方式,使得电池寿命可以获得保障。同时,3C3系列的充电器采取两段式充电,先以定电流方式充电,后段再以定电压充电,回充时间较浮充减小一半以上。
·高效能的DSP运算( 数码信号处理器——Digital Signal Processor)
  为了提高3C3系列系统控制的精密度、准确度与稳定度,在控制系统中,利用了 DSP与CPU结合,形成了如图4的控制核心。DSP利用高效能的运算能力,进行信号处理后,提供CPU做为系统控制,使得3C3系列的机器性能、保护性 能、产品可靠度与工作稳定度都更加完备。
·完备的监控通讯接口
  3C3系列提供了RS-232、RS-485、AS-400、智能插槽 ( Intelligent Slot )及技术人员专用的PPVIS等监控通讯接口。透过RS-232可以使用山特图形化管理的WinPower2000监控软件,智能插槽提供用户可以选购山 特的远程监控管理卡WebPower。同时AS-400监控通讯接口提供AS-400用户,可以直接利用AS-400系统的UPS监控功能,做为电源的监 控管理。而在并机使用时,必须透过RS-485进行UPS的监控管理,使得UPS的电源供应可以完全得到掌握。
PPVIS接口提供给专业技术人员使用,透过PPVIS技术人员可以对UPS进行更深入的参数设置,满足少数用户的特殊使用。也可以经由PPVIS使技术人员获得进一步的UPS工作参数资料,对于UPS的状况可以更清楚的掌握。

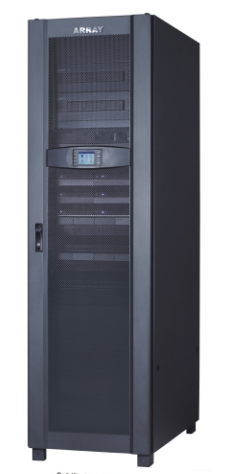

山特 3C3-40KS—ISO 内置隔离变压器 产品图片


Santak CASTLE 3C3 40KS-ISO 左前方

山特 3C3-40KS—ISO 内置隔离变压器 安装技术说明

40K
输入线径 25mm2
输入空开 80A
输出线径 16mm2
输出空开 63A
地线线径 16mm2
外接电池空开 63A
外接电池线径 1
